Стол СРВН-3 на металлокаркасе с регулировкой высоты и наклона крышки стола и автоматической регулировкой положения предметной полки

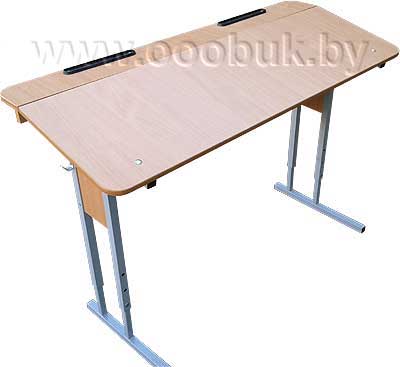

Стол СРВН-3 с регулировкой высоты и наклона крышки стола и автоматической регулировкой положения предметной полки

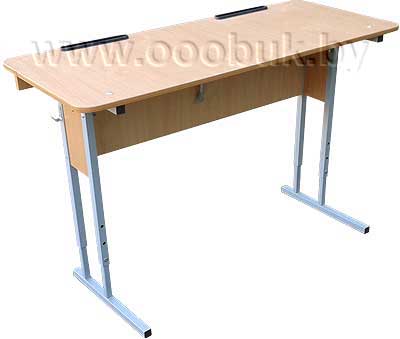

Стол СРВН-3 с регулировкой высоты и наклона крышки стола и автоматической регулировкой положения предметной полки

Стол СРВН-3 с автоматической регулировкой горизонтального положения предметной полки имеет плавную регулировку наклона крышки стола в пределах 0...40 градусов при этом предметная полка, шириной 160 мм, автоматически сохраняет горизонтальное положение во всем диапазоне изменения угла наклона крышки.

Размер крышки стола 1200 х 400мм, а вместе с полкой 1200 х 560мм.
Изменение угла наклона крышки стола осуществляется плавно при помощи шарнирного соединения. Фиксация крышки в удобном для работы положении осуществляется при помощи 2-х фрикционных зажимов входящих в состав шарнира.

Предметная полка позволяет разместить книги и тетради, письменные принадлежности. На полке расположен лоток для ручек, карандашей. Для предотвращения падения книг, тетрадей при больших углах наклона крышки стола лоток целесообразно размещать по нижнему краю крышки стола напротив сидящего. При этом лоток не мешает работе за столом.

Для предотвращения резкого опускания крышки стола при регулировке угла наклона под крышкой стола установлен самотормозящейся кронштейн.

Изменение высоты стола происходит за счет перемещения спрягаемого профиля ножек школьного стола и фиксации их через отверстия с помощью болтов. Таким образом можно установить высоту крышки стола на уровне
№2 - 4, и №4 – 6 ростовой группы, что соответствует 520, 580, 640 и 760, 700, 640 мм.
Крышка школьного стола с регулируемой высотой и наклоном прямоугольной формы изготовленная из ламинированного ДСП, цвет – Бук светлый. Крышка стола симметрична, что позволяет в дальнейшем использовать и обратную сторону школьного стола.
Торцы крышки школьного стола оклеены кромкой ПХВ.
Толщина кромки 2 мм. – стыки кромки на углах притуплены
R=2,5мм., по длине кромки R=2,5 мм.
Металлические сварные стойки - ножки школьного стола выполнены из профилированного квадратного металлопроката. Защитно-декоративное покрытие: порошковая эмаль светло-серого цвета.

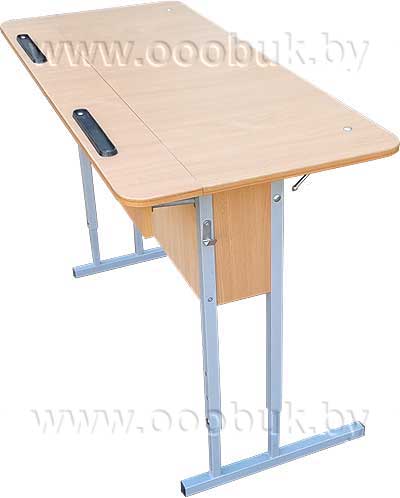

Стол СРВН-3 с регулировкой высоты и наклона крышки стола и автоматической регулировкой положения предметной полки

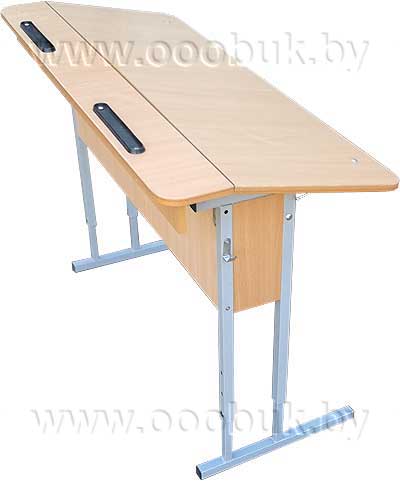

Стол СРВН-3 с регулировкой высоты и наклона крышки стола и автоматической регулировкой положения предметной полки

Сборку стола СРВН-3 с автоматической регулировкой горизонтального положения предметной полки необходимо вести в следующем порядке, руководствуясь схемой сборки стола СРВН-3*.
Ниже приведен порядок сборки для оценки времени сборки стола.
- Установить экран
- Завернуть ручку зажима
- Установить самотормозящийся кронштейн
- Закрепить рычаг подъема крышки
- Соединить крышку и полку с помощью 3-х петель
- Прикрепить к полке ребро
- Установить крышку и полку на каркас
- Выставить горизонтальное положение полки
- Прикрепить лотки

* - В целях борьбы с плагиатом схема сборки стола СРВН-3 поставляется только с изделием.

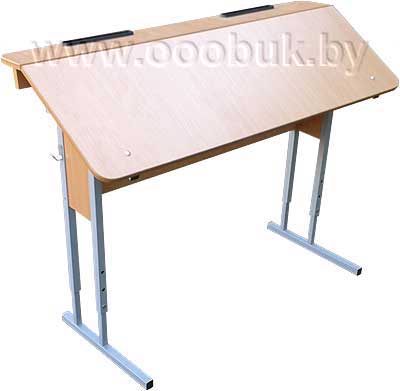

Стол СРВН-3 с регулировкой высоты и наклона крышки стола и автоматической регулировкой положения предметной полки

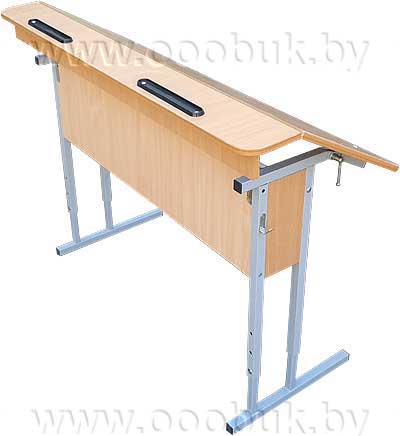

Стол СРВН-3 с регулировкой высоты и наклона крышки стола и автоматической регулировкой положения предметной полки
